Konečný průvodce planetovými převodovkami s vysokým točivým momentem: Design, výhody a aplikace

Ve světě přesného řízení pohybu a přenosu síly je jen málo komponent tak důležitých a všestranných jako planetová převodovka s vysokým točivým momentem . Tyto převodovky, známé pro svou výjimečnou hustotu točivého momentu, tuhost a přesnost, jsou páteří náročných průmyslových aplikací. Tento komplexní průvodce se ponoří do konstrukčních principů, klíčových výhod a výběrových kritérií pro planetové převodovky se zaměřením na řešení s vysokým točivým momentem pro nejnáročnější úkoly.

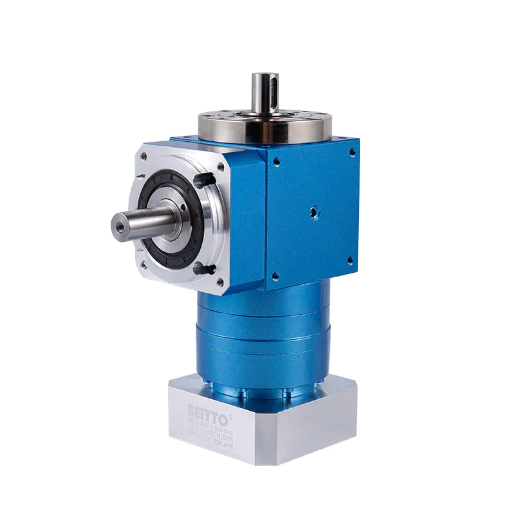

Pochopení architektury planetární převodovky

Ve svém jádru se planetový převodový systém skládá ze tří primárních komponent uspořádaných soustředně, napodobujících sluneční soustavu. Tento jedinečný design je zdrojem jeho pozoruhodných schopností.

Základní komponenty a jejich funkce

• Sun Gear: Centrální ozubené kolo, které je obvykle vstupním ovladačem.
• Planet Gears: Více ozubených kol, které obíhají kolem slunečního kola a zabírají jak se sluncem, tak s ozubeným věncem.
• Planetární nosič: Drží planetová kola na místě a často slouží jako výstup, který dodává násobený točivý moment.
• Ozubené kolo (Anulus): Vnější kroužek se zuby směřujícími dovnitř, který obklopuje celý systém, obvykle držený nehybně nebo používaný jako alternativní výstup.

Jak se dosahuje násobení točivého momentu

Síla planetové konstrukce spočívá v její schopnosti rozložit zatížení na více planetových kol. Toto sdílení zátěže umožňuje kompaktnímu tvarovému faktoru zvládnout obrovské síly. Když je točivý moment aplikován na centrální kolo, pohání planetová kola, která pak „kráčí“ podél stacionárního věnce. Tato akce způsobí, že se planetový unašeč otáčí sníženou rychlostí, ale s výrazně zvýšeným kroutícím momentem. Redukční poměr je určen počtem zubů na slunci, planetách a ozubeném věnce. Jak je uvedeno v textech strojního inženýrství, základní vzorec pro převod jednoduchého planetového soustrojí (s pevným prstencovým kolem) je 1 (zuby prstencového kola / zuby slunečního kola), což vysvětluje vysoké poměry dosažitelné v jedné fázi [1].

Klíčové výhody planetových převodovek s vysokým točivým momentem

Volba planetové převodovky před jinými typy, jako jsou konstrukce s paralelními hřídeli nebo šnekové převodovky, nabízí zřetelnou sadu výhod pro vysoce výkonné aplikace.

Kritické výhody ve scénářích vysoké poptávky:

• Výjimečný poměr točivého momentu k objemu: Sdílení zátěže mezi více planet umožňuje mnohem vyšší točivý moment v menším a prostorově úspornějším balení ve srovnání s jinými typy převodů.
• Vysoká přesnost a nízká vůle: Přesná výroba vede k minimálnímu úhlovému posunu mezi vstupem a výstupem při zatížení, což je klíčové pro robotiku a automatizované polohovací systémy.
• Vynikající tuhost a torzní tuhost: Koaxiální design a více kontaktních bodů převodů mají za následek vynikající odolnost proti kroucení při zatížení, což zajišťuje přesný přenos pohybu.
• Vysoká účinnost: S účinností často přesahující 97 % na stupeň minimalizují planetové převodovky ztráty výkonu, snižují tvorbu tepla a provozní náklady.

Pro konstruktéry je zásadní pochopení kompromisů mezi různými architekturami převodovek. Přímé srovnání objasňuje planetární výhodu:

Řešení běžných výzev a technických úvah

Zatímco planetové převodovky jsou robustní, jejich výkon a životnost závisí na řešení konkrétních konstrukčních a provozních problémů.

Překonání rozptylu tepla v aplikacích s vysokým točivým momentem

Nepřetržitý provoz při vysokém zatížení vytváří značné teplo. Efektivní tepelný management není možnost, ale nutnost. Pokročilé konstrukce zahrnují funkce jako integrovaná chladicí žebra, optimalizované mazací dráhy a použití vysoce výkonných syntetických maziv. Například při specifikaci převodovky pro kontinuální pohony s planetovými převody s vysokým točivým momentem , musí inženýři vypočítat jmenovitý tepelný výkon, aby zajistili, že jednotka dokáže odvádět teplo stejně efektivně, jako přenáší točivý moment.

Zajištění odolnosti a dlouhé životnosti

Odolnost je prvořadá, zejména v drsném prostředí. Klíčem k dlouhé životnosti je kvalita opracování zubů ozubených kol, výběr ložisek a integrita pouzdra. Přesné broušení zubů ozubení pro dosažení dokonalého profilu snižuje koncentraci napětí a minimalizuje opotřebení. Kromě toho je kritický výběr ložisek, která zvládnou radiální i axiální zatížení od planetových převodů. Převodovka stavěná pro vysoce výkonné planetové převodovky pro průmyslovou automatizaci bude často obsahovat nauhličená a kalená ozubená kola, velkokapacitní ložiska a robustní, utěsněná pouzdra pro vyloučení nečistot.

Výběr optimálního redukčního poměru

Redukční poměr přímo ovlivňuje výstupní rychlost, točivý moment a setrvačnost systému. Vícestupňová planetová převodovka umožňuje extrémně vysoké převodové poměry (např. 100:1 nebo více) při zachování kompaktní velikosti. Výběr správného poměru zahrnuje vyvážení provozní rychlosti motoru s požadovanou výstupní rychlostí a točivým momentem. Je to kritický krok při navrhování systémů jako planetové převodovky s nízkou vůlí a vysokým točivým momentem pro přesné indexování nebo robotická ramena, kde jsou dynamická odezva a polohová přesnost vzájemně závislé.

Hluboký ponor do konkrétních aplikačních domén

Díky jedinečným vlastnostem planetových převodovek s vysokým točivým momentem jsou nepostradatelné v širokém spektru průmyslových odvětví.

Robotika a automatizované stroje

V robotice je přesnost, kompaktnost a spolehlivost nesmlouvavá. Planetové převodovky jsou preferovaným řešením pro kloubové pohony robotů, které poskytují vysoký krouticí moment potřebný k pohybu manipulátorů při zachování přesné polohové kontroly. Jejich nízká vůle je nezbytná pro opakovatelnou přesnost. To je důvod, proč jsou ústřední planetové převodovky s vysokým točivým momentem pro robotická ramena , umožňující plynulé, výkonné a přesné pohyby v montážních, svařovacích a manipulačních robotech.

Systémy obnovitelné energie

Sektor obnovitelných zdrojů energie představuje jedny z nejnáročnějších provozních podmínek. V systémech řízení sklonu a stáčení větrných turbín musí převodovky odolávat enormnímu a proměnlivému zatížení, drsnému počasí a vyžadovat minimální údržbu po celá desetiletí. Planetové převodovky se svou vysokou kapacitou točivého momentu a dlouhou životností se pro tyto role ideálně hodí. Jejich konstrukce jim umožňuje efektivně přenášet a řídit masivní síly spojené s nastavováním lopatek turbíny.

Mobilní a off-roadové vybavení

Pro rypadla, jeřáby a další těžké stroje je hustota výkonu a robustnost klíčové. Planetové převody se často používají v pohonech kol a otočných věncích těchto strojů. Jejich schopnost zvládat rázová zatížení a poskytovat vysoký točivý moment v kompaktním obalu je bezkonkurenční. Při integraci do planetové převodovky pro důlní a stavební stroje , jsou navrženy se zvýšeným těsněním a odolností proti korozi, aby spolehlivě fungovaly v prašném, vlhkém a abrazivním prostředí.

Inovace a budoucnost technologie planetárních převodů

Snaha o vyšší výkon i nadále pohání inovace. Výzkum se zaměřuje na oblasti, jako jsou pokročilé materiály (např. kompozity a vysoce pevné slitiny), patentované procesy tepelného zpracování a ultrapřesné výrobní techniky. Integrace senzorů pro monitorování stavu a prediktivní údržbu se navíc stává standardním prvkem „chytrých“ převodovek nové generace. Cílem těchto vylepšení je posunout hranice toho, co je možné planetová převodovka s vysokým točivým momentem výkon, což vede k ještě vyšší efektivitě, delší životnosti a inteligentnější integraci do propojených průmyslových systémů [2].

Výběr správné planetové převodovky s vysokým točivým momentem: Praktický průvodce

Správný výběr zahrnuje systematické vyhodnocování požadavků vaší aplikace oproti specifikacím převodovky.

Kritické parametry k vyhodnocení

• Jmenovitý točivý moment a maximální točivý moment: Zajistěte, aby jmenovitý točivý moment převodovky odpovídal vašemu trvalému zatížení a že její maximální jmenovitý točivý moment překračuje jakékoli očekávané rázové zatížení.
• Poměr snížení: Přizpůsobte poměr požadovaným výstupním otáčkám a točivému momentu s ohledem na charakteristiky motoru.
• Zpětná reakce: Zadejte hodnotu vůle, která splňuje požadavky na přesnost vaší aplikace (např. <5 obloukových minut pro vysoce přesnou automatizaci).
• Konfigurace vstupu/výstupu: Potvrďte kompatibilitu typů hřídelí (klíčové, drážkované), velikostí a montážního rozhraní (příruba, patka).
• Environmentální hodnocení: Zkontrolujte hodnocení IP (Ingress Protection) pro odolnost proti prachu a vodě a ujistěte se, že rozsah provozních teplot je vhodný.

Často kladené otázky (FAQ)

1. Co dělá planetovou převodovku „vysokým točivým momentem“?

A planetová převodovka s vysokým točivým momentem je speciálně navržen tak, aby poskytoval výjimečně vysoký výstupní točivý moment vzhledem ke své velikosti. Toho je dosaženo pomocí přesně obrobených, kalených zubů ozubených kol, optimalizovaného uspořádání ložisek a často více převodových stupňů pro efektivní znásobení točivého momentu v kompaktní skříni.

2. Jak poznám, že potřebuji model s nízkou vůlí?

Požadujete a planetová převodovka s nízkou vůlí a vysokým točivým momentem pokud vaše aplikace zahrnuje přesné polohování, opakované indexování nebo rychlé obrácení pohybu. Příklady zahrnují robotická ramena, CNC otočné stoly a precizní automatizační stupně, kde jsou i drobné polohové chyby nepřijatelné.

3. Zvládnou planetové převodovky nepřetržitý provoz v těžkém provozu?

Ano, ale musí být na to speciálně navrženy. Hledejte převodovky prodávané na trhu kontinuální pohony s planetovými převody s vysokým točivým momentem . Mezi klíčové vlastnosti patří robustní tepelný management (chladicí žebra, účinné mazání), vysoce kvalitní ložiska a ozubená kola navržená pro prodlouženou životnost při konstantní zátěži.

4. Proč jsou planetové převodovky v robotice tak běžné?

Jejich vysoká hustota výkonu umožňuje výkonné a kompaktní pohony kloubů. Nízká vůle a vysoká torzní tuhost planetové převodovky s vysokým točivým momentem pro robotická ramena umožňují přesný a opakovatelný pohyb, který je základem robotické přesnosti a výkonu.

5. Jaké jsou známky opotřebení nebo poruchy planetové převodovky?

Mezi běžné indikátory patří zvýšená hlučnost nebo vibrace, rostoucí provozní teplota, viditelné úniky maziva a měřitelný nárůst vůle. Pro kritická zařízení jako vysoce výkonné planetové převodovky pro průmyslovou automatizaci Pro prediktivní údržbu se doporučuje implementovat rutinní analýzu vibrací a program monitorování oleje.

The planetová převodovka s vysokým točivým momentem představuje vrchol mechanického designu a nabízí jedinečnou kombinaci síly, přesnosti a účinnosti v kompaktním balení. Od přesných spojů průmyslových robotů až po masivní hnací ústrojí stavebních strojů je jeho role nepostradatelná. S tím, jak průmyslová odvětví tlačí na větší automatizaci, vyšší účinnost a robustnější vybavení, bude poptávka po pokročilých řešeních planetových převodů jen růst. Výrobci, kteří kombinují špičkový výzkum a vývoj s pečlivými výrobními procesy, jako jsou ty, které dodržují přísné standardy v centrech pro přesné strojírenství, jsou připraveni vést tento vývoj a poskytovat spolehlivá řešení přenosu energie, na kterých závisí moderní průmysl.

Reference

[1] J. Uicker, G. Pennock a J. Shigley, "Theory of Machines and Mechanisms," 5. vydání, Oxford University Press, 2017. (Vysvětlení základních vzorců planetového převodu a kinematiky).

[2] "Pokroky v konstrukci a výrobě ozubených kol," International Academy for Production Engineering (CIRP) Annals, sv. 68, č.p. 2, 2019. (Přehled moderních materiálů, výrobních technik a integrovaných senzorových technologií v převodových systémech).
