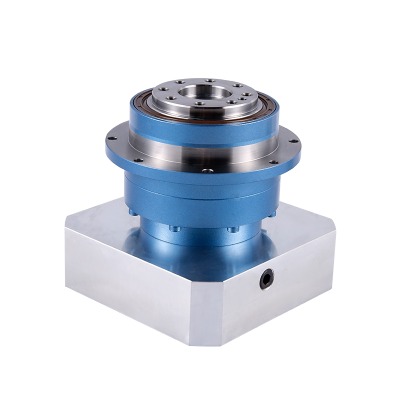

Průvodce výběrem převodovky s vysokým točivým momentem: Nalezení správného řešení pro vaše aplikace pro servomotor a robotiku

V dynamickém světě průmyslové automatizace a robotiky závisí efektivita a spolehlivost systému často na jeho základních komponentách. The Planetární převodovka s vysokým točivým momentem stojí jako jeden takový kritický prvek, nezbytný pro dodávání energie a přesnosti v kompaktní formě. Tato příručka je navržena tak, aby demystifikovala proces výběru a pomohla vám navigovat klíčové faktory a technické specifikace a zvolit perfektní převodovku pro vaše konkrétní potřeby. Pokryjeme základní principy těchto převodovek, ponoříme se do kritických technických parametrů, prozkoumáme konkrétní scénáře aplikací pro servo motory a robotiku a nakonec diskutujte, kdy je vlastní řešení nejlepší cestou vpřed.

2. porozumění planetárním převodovkám s vysokým točivým momentem

2.1 Co je to planetární převodovka?

Planetární převodovka, známá také jako epicyklická převodovka, je sofistikovaným převodovým systémem, který používá jedinečné uspořádání rychlostních stupňů k dosažení poměru s vysokým snížením a vynikající přenos točivého momentu. Systém se skládá z centrálního slunečního zařízení, více ozubených kol planety, které se točí kolem slunečního zařízení a prstencového vybavení s vnitřními zuby, které uzavírá celou sestavu. Tato konfigurace je často porovnána s naší sluneční soustavou, s Sun Gear ve středu a planetovou kola obíhají. Tato konstrukce umožňuje sdílení zatížení mezi více ozubenými koly planety, což výrazně zvyšuje kapacitu točivého momentu a zlepšuje celkovou účinnost systému ve srovnání s tradičními paralelními převodovkami hřídele. Kompaktní velikost planetární převodovky, kombinovaná s jeho schopností zvládnout obrovský točivý moment, z něj činí preferovanou volbu v široké škále průmyslových aplikací. Zatímco jednostupňová planetární převodovka poskytuje podstatný redukční poměr, více fází může být naskládáno, aby bylo dosaženo ještě vyšších poměrů, což je běžná praxe pro aplikace vyžadující velmi nízké výstupní rychlosti a velmi vysoký točivý moment.

2.2 Proč je vysoký točivý moment tak důležitý?

Termín Planetární převodovka s vysokým točivým momentem není to jen marketingová fráze; Definuje kritickou charakteristiku výkonu. Vysoký točivý moment je rotační ekvivalent lineární síly. V převodovce umožňuje systému přenášet velké množství energie z vysokorychlostního motoru s nízkým torským na nízkorychlostní výstup s vysokým torque. To je zásadní pro aplikace, které zahrnují přesun těžkých zatížení, překonání významného odporu nebo dosažení rychlého zrychlení a zpomalení. Pro a Planetární převodovka s vysokým točivým momentem pro servomotor , tato schopnost se překládá přímo na zvýšený výkon stroje. Například v robotickém rameni musí převodovka poskytnout dostatek točivého momentu, aby zvedla těžké předměty a udržovala polohu proti gravitaci bez nadměrného proudu motoru. Bez převodovky s vysokým točivým momentem by byl motor náchylný k přehřátí a předčasnému selhání. Kompaktní velikost těchto převodovek v kombinaci s jejich výjimečnou hustotou výkonu znamená, že inženýři mohou navrhovat menší, lehčí a efektivnější stroje, aniž by ohrozili sílu a spolehlivost. Důležitost vysokého točivého momentu nelze přeceňovat; Je to základní parametr, který zajišťuje, že systém může vykonávat zamýšlenou funkci za nejnáročnějších podmínek.

3. klíčové technické parametry: Jak si vybrat správnou převodovku

3.1 Důležitost nízkého vůle

Baclash je kritickým faktorem výkonu planetární převodovky, zejména v přesných aplikacích. Je definována jako malé množství rotační hry nebo vůle mezi zuby ozubeného kola. Zatímco některá vůle je vlastní jakémukoli převodovému systému, nadměrná vůle může vést k významným problémům. V a Planetární převodovka s vysokým točivým momentem s vysokým točivým momentem , výrobní tolerance jsou nesmírně těsné pro minimalizaci této hry. Důsledky vysokého vůle zahrnují nepřesné polohování, vibrace během provozu a předčasné opotřebení zubů ozubených kol. U aplikací, jako je obrábění CNC, zdravotnická zařízení a automatizovaná řízená vozidla (AGV), je zásadní každý stupeň rotační přesnosti. Převodovka s nízkým odporem zajišťuje hladký, opakovatelný pohyb, který je nezbytný pro udržení integrity výrobního procesu nebo přesnost robotického pohybu. K dosažení nízkého vůle výrobci často používají specializované techniky řezání ozubených kol, přesných ložisek a pokročilých montážních procesů. Pro potenciálního kupujícího je pochopení důležitosti nízkého vůle klíčem k rozlišení vysoce kvalitní vysoce výkonné převodovky od modelu s nižším koncem.

3.2 Točivý moment a zatížení

Točivý moment je jedinou nejdůležitější specifikací pro planetární převodovku. Diktuje množství rotační síly, kterou převodovka může produkovat. Při výběru převodovky musíte zvážit dvě hodnoty primárního točivého momentu: jmenovitý točivý moment a maximální točivý moment. Hodnocený točivý moment je nepřetržitý točivý moment, který převodovka může přenášet během svého života bez přehřátí nebo selhání. Tato hodnota se používá pro dimenzování převodovky pro normální provozní podmínky. Na druhé straně je maximální točivý moment maximálního točivého momentu, který převodovka zvládne po krátkou dobu, obvykle během zrychlení, zpomalení nebo nárazového zatížení. Nedodržování maximálního točivého momentu může vést k katastrofickému selhání. Je také důležité zvážit axiální a radiální zatížení, které může výstupní hřídel zvládnout, protože tyto síly mohou ovlivnit životnost ložisek a ozubených kol. Převodovka s vysokou zatížení může lépe odolávat napětí z těžkých nebo konzolových zatížení. Zde je jednoduché srovnání typů točivého momentu:

3.3 Poměr převodovky

Poměr převodovky je poměr rychlosti vstupu k výstupní rychlosti. Je to základní parametr, který přímo ovlivňuje výkon celého systému. Vyšší poměr převodovky bude mít za následek nižší výstupní rychlost, ale úměrně vyšší výstupní točivý moment. Například převodovka s poměrem 10: 1 sníží vstupní rychlost o faktor 10 a zvýší točivý moment faktorem 10 (mínus ztráty účinnosti). Výběr správného poměru je zásadním kompromisem. Pokud vaše aplikace vyžaduje vysokou rychlost, budete potřebovat nižší poměr rychlostního stupně, což zase znamená menší násobení točivého momentu. Naopak, pokud potřebujete přesunout velmi těžké zatížení, budete vyžadovat vysoký poměr převodovky, abyste zajistili potřebný točivý moment, ale to omezí maximální rychlost. Proces výběru by měl začít analýzou požadavků na rychlost a točivý moment vaší aplikace. Na základě těchto potřeb můžete vypočítat nezbytný poměr převodovky. Je také důležité zvážit počet fází převodovky. Jednostupňová převodovka je jednodušší a efektivnější, ale vícestupňová převodovka může dosáhnout mnohem vyšších poměrů v kompaktním prostoru. Volba mezi jednostupňovým nebo vícestupňovým designem závisí na specifických požadavcích vaší aplikace pro rychlost, točivý moment a stopu.

3.4 Rozměry a montáž

Fyzická integrace převodovky do vašeho počítače je stejně důležitá jako jeho technické specifikace. Rozměry a montážní konfigurace převodovky musí být kompatibilní s motorem a dostupným prostorem. Výrobci nabízejí různé možnosti montáže, včetně úchytů příruby, držáků hřídele a držáků na nohou. Je důležité potvrdit, že výstupní příruba převodovky odpovídá rozměrům a vzorům šroubu vašeho motoru, aby se zajistilo bezpečné a rigidní připojení. Vstupní hřídel převodovky musí být také kompatibilní s hřídelí motoru. Nesrovnatelné spojení může vést k vibracím, nesprávně vyrovnání a předčasnému opotřebení. Kromě toho musíte zvážit hmotnost a velikost převodovky, zejména v aplikacích, kde se váží, například v leteckém nebo přenosovém zařízení. Zatímco mnoho převodovek sleduje standardizované rozměry, některé aplikace mohou vyžadovat na míru na míru příruby nebo adaptéry, aby bylo zajištěno perfektní přizpůsobení. Před nákupem vždy odkazujte na technické výkresy a specifikace výrobce. Správná fyzikální konstatování zajišťuje nejen hladký proces montáže, ale také dlouhodobou spolehlivost a stabilitu celého systému pohonu.

4. Specifické scénáře aplikací

4.1 Planetární převodovky s vysokým točivým momentem pro servomotory

Servo motory se široce používají v průmyslové automatizaci kvůli jejich schopnosti poskytovat přesnou kontrolu nad rychlostí, polohou a točivým momentem. Obvykle však pracují při vysokých rychlostech a nízkým točivým momentem. To je místo a Planetární převodovka s vysokým točivým momentem pro servomotor se stává nezbytným. Spárováním servomotoru s převodovkou můžete dosáhnout nižší výstupní rychlosti a výrazně vyššího točivého momentu, což umožňuje motoru řídit větší a těžší zatížení. Tato kombinace je běžná v široké škále průmyslových odvětví. Například v obalových strojích umožňuje převodovka motor servo rychle a přesně umístit produkty na dopravním pásu. V tiskovém zařízení zajišťuje konzistentní a přesné krmení papíru. V automatizovaných montážních vedeních poskytuje sílu potřebnou k utažení šroubů nebo stisknutí komponent na místo s vysokou přesností. Převodovka také funguje jako reduktor, což umožňuje běžet motorem v optimálním vysokorychlostním rozsahu, kde je nejúčinnější a produkuje nejméně tepla. V těchto aplikacích je obzvláště prospěšná dolní vůle přesné planetární převodovky, protože zajišťuje, že vysoká přesnost servomotoru se během přenosu energie neztratí.

4.2 Planetární převodovky s vysokým točivým momentem pro robotiku

Robotika představuje jednu z nejnáročnějších aplikací pro planetární převodovky. Robotické klouby vyžadují komponenty, které jsou nejen silné, ale také lehké a kompaktní, aby se minimalizovala celková hmotnost paže. Vysoká hustota výkonu a Planetární převodovka s vysokým točivým momentem pro robotiku dělá z něj perfektní volbu. Konstrukce umožňuje převodovce zvládnout obrovské zatížení a náhlé změny směru, které jsou běžné při robotických pohybech. Funkce s nízkým odporem je navíc v robotice naprosto kritická. Jakákoli hra nebo svah v převodovce by se přímo překládala do nepřesného umístění koncového efektoru robota, což by znemožnilo provádět přesné úkoly, jako je svařování, malba nebo složitá sestavení. Vysoká torzní tuhost planetární převodovky také přispívá k celkové rigiditě a opakovatelnosti robota. V robotickém rameni se v každém kloubu používá více převodovek a jejich kumulativní výkon určuje přesnost robota. Z tohoto důvodu je výběr vysoce kvalitní převodovky investice do celkového výkonu a spolehlivosti robotického systému. Převodovka umožňuje robotovi provádět složité, opakovatelné úkoly s rychlostí a přesností, což z něj činí základní součást moderní průmyslové automatizace.

5. Kdy zvážit vlastní řešení

Zatímco na trhu je k dispozici široká škála standardních převodovek, některé aplikace mají jedinečné požadavky, které nelze splnit produkty mimo shelf. V takových případech a Vlastní převodovka s vysokým točivým momentem je ideální řešení. Vlastní převodovka je navržena a vyrobena tak, aby splňovala přesné specifikace vaší aplikace. To by mohlo být způsobeno jedinečnými omezeními prostoru, nestandardními motorickými rozhraními, požadavkem na velmi specifický převodový poměr nebo potřebou převodovky, která může pracovat v extrémních podmínkách prostředí, jako jsou vysoké teploty, vakuum nebo korozivní prostředí. Práce s výrobcem na vlastním řešením zajišťuje, že každý aspekt převodovky - od materiálů použitých na geometrii ozubeného ozubeného ozubeného zařízení - je optimalizován pro vaše specifické potřeby. To může vést k významnému zlepšení účinnosti, životnosti a celkového výkonu systému. Zatímco počáteční investice pro vlastní převodovku může být vyšší, dlouhodobé výhody, pokud jde o spolehlivost a snížené náklady na údržbu, často převažují nad počátečním nákladem. Zde je srovnání, které vám pomůže rozhodnout se:

Výběr a Planetární převodovka s vysokým točivým momentem je kritickým krokem v návrhu jakéhokoli vysoce výkonného systému. Pochopením klíčových parametrů, jako je točivý moment, vůle a poměr zařízení, můžete učinit informované rozhodnutí, které výrazně ovlivní spolehlivost a efektivitu vašeho systému. Ať už hledáte standardní řešení nebo a zvyk Planetární převodovka s vysokým točivým momentem Partnerství s odborníkem může zajistit, abyste našli perfektní zápas pro vaše potřeby. Dobře zvolená převodovka je investice do výkonu, přesnosti a dlouhověkosti vaší aplikace.
