Konečný průvodce reduktory převodovky s pravým úhlem: výběr, aplikace a výhody

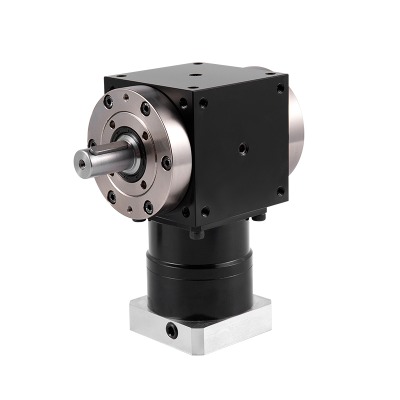

Porozumění základním redukci převodovky pravého úhlu

V srdci nespočetných mechanických systémů leží klíčovou součást zodpovědnou za přenášení energie a změnu jeho směru: redukční převodovka v pravém úhlu. Toto geniální zařízení slouží dvojímu účelu. Především mění směr rotačního výkonu o 90 stupňů, což je nutnost v aplikacích s prostorovými omezeními, kde vstupní a výstupní hřídele nelze lineárně vyrovnat. Za druhé, a stejně jako důležitější je, že snižuje vstupní rychlost z motoru (např. Elektrického motoru) na vhodnější výstup s nižší rychlostí pro řízené zařízení s vysokým torque. Díky této kombinaci směrové změny a snížení rychlosti z něj činí nepostradatelný prvek v velkém množství průmyslových, automobilových a spotřebitelských aplikací. Základní princip zahrnuje sadu rychlostních stupňů - nejčastěji zkosených nebo červů - namontovaných v krytu v kolmém úhlu k sobě navzájem, efektivně přenášející pohyb a sílu.

Základní komponenty a konstrukce

Efektivita a trvanlivost reduktoru převodovky v pravém úhlu je diktována jeho vnitřními komponenty a kvalitou. Pouzdro, obvykle konstruované z litiny, hliníku nebo tvrzené oceli, slouží jako pevná struktura, která přesně zarovnává rychlostní stupeň a chrání je před vnějšími kontaminanty. Působí také jako nádrž pro mazivo, což je nezbytné pro snižování tření, rozptýlení tepla a zabránění předčasného opotřebení. Uvnitř jsou rychlostní stupeň srdcem systému. Výběr typu zařízení významně ovlivňuje výkonové charakteristiky reduktoru.

• Zkosení Gears: Ty mají kuželovité zuby a používají se ve dvojicích. Jsou známé svou vysokou účinností a schopností zvládnout významné zatížení, ale mohou být hlučnější než jiné typy a vyžadují přesné zarovnání.
• Gears Worm: Toto nastavení sestává z šroubu se závitovým červem, který se zapadá s červským kolem. Primární výhodou je poměr s vysokým snížením dosažitelným v jedné fázi a přirozená schopnost sebezamykání (zabránění zpětnému řízení), i když často za nižší účinnost v důsledku vyššího posuvného tření.
• Hypoidní převodovky: Speciální varianta spirálových zkosených převodů, kde se osy protínají. Tato konstrukce umožňuje, aby více zubů bylo v kontaktu současně, což má za následek plynulejší, tišší provoz a vyšší kapacitu točivého momentu, často se vyskytující ve vysoce výkonných automobilových diferenciálech.

Mezi další kritické komponenty patří těsnění a ložiska. Vysoce kvalitní těsnění zabraňují úniku maziva a blokují vniknutí prachu, vody a dalších abrazivních částic. Ložiska podporují rotující hřídele, udržují zarovnání a absorbují radiální a axiální zatížení, což přímo ovlivňuje životnost jednotky a hladinu hluku.

Pracovní princip: Jak se pohyb transformuje

Operace a Redukce převodovky pravého úhlu je elegantní demonstrace mechanické výhody. Na vstupní hřídel se aplikuje rotační výkon. Tato hřídele je připojena k hnacímu zařízení (např. S ​​červem nebo zkosením pastorkového zkosení). Když se toto ozubené kola otáčí, jeho zuby se zapojují do zubů poháněného kola (červy nebo korunního zkosení), které je namontováno na výstupním hřídeli. Úhel 90 stupňů mezi hřídelemi je dosažen specifickou orientací těchto ozubených kol. Současně se dochází k redukci rychlosti a násobení točivého momentu v důsledku poměru převodovky - poměr mezi počtem zubů na poháněném převodovce k počtu zubů na hnacím zařízení. Například, pokud hnací zařízení s 10 zuby s poháněným ozubením s 30 zuby je poměr převodovky 3: 1. To znamená, že výstupní hřídel se otáčí na jedné třetině rychlosti vstupního hřídele, ale přibližně trojnásobným točivým momentem (mínus ztráty účinnosti). Tato transformace je kritická pro přizpůsobení vysokorychlostního a nízkého torque produkce běžných hlavních hybných hřiště, jako jsou elektrické motory, s nízkou rychlostní požadavky na vysoce-torque strojů, jako jsou dopravníky, mixéry nebo navijáky.

Klíčové výhody implementace reduktorů pravého úhlu ve strojích

Rozhodnutí využívat redukční převodovač vpravo je poháněno přesvědčivou sadou výhod, které řeší základní inženýrské výzvy. Nejviditelnějším přínosem je prostorová účinnost. Přesměrováním toku energie tyto reduktory umožňují kompaktnější a optimalizovanější vzory strojů, které se zasadí do těsných prostorů, kde by reduktory in-line nebyly nemožné. To je obzvláště cenné v komplexních systémech, jako jsou automatizované obalové linky nebo v omezených oddílech zemědělských strojů. Kromě toho konsolidují funkce. Místo toho, aby vyžadovalo, aby více komponent nejprve snížila rychlost a poté změna směru, jedna jednotka s pravým úhlem plní oba úkoly, zjednodušuje hnací vlak, snižuje počet částí a minimalizuje potenciální body selhání.

Další významnou výhodou je všestrannost v rostoucích pozicích. Mnoho návrhů převodovky s pravým úhlem nabízí více možností montáže (namontované na nohou, namontované na přírubu nebo namontované na hřídeli), což inženýrům poskytuje flexibilitu během fáze návrhu a instalace. Tato adaptabilita zajišťuje, že reduktor může být hladce integrován do nového i stávajícího vybavení. Z hlediska výkonu nabízejí některé typy, zejména redukční zařízení pro červy, cennou nereverzibilní nebo samoobslužnou funkci. To znamená, že točivý moment aplikovaný na výstupní hřídeli nemůže zpětný pohon vstupního hřídele a působí jako vestavěný brzdový mechanismus pro aplikace, jako jsou zvedáky, výtahy a dopravníky na svazích, zvýšení bezpečnosti a kontroly. Konečně, moderní reduktory pravého úhlu jsou navrženy pro vysokou účinnost a trvanlivost. Pokročilé výrobní techniky, vysoce kvalitní oceli slitiny a optimalizované profily zubů minimalizují ztrátu energie prostřednictvím tření a zajistí, že jednotka dokáže odolávat těžkým nárazům a spolehlivě provozovat tisíce hodin s minimální údržbou.

Výběr nejlepší převodovky pro vaše konkrétní potřeby

Výběr optimálního reduktoru převodovky s pravým úhlem je kritický proces, který přímo ovlivňuje výkon, dlouhověkost a nákladovou efektivitu vaší aplikace. Špatný výběr může vést k předčasnému selhání, neefektivnímu provozu a nákladným prostojům. Proces zahrnuje pečlivé vyhodnocení několika klíčových parametrů, aby se zajistilo, že reduktor bude dokonale přiřazen k zamýšlené povinnosti.

Kritické parametry výkonu pro vyhodnocení

Před zvážením typů nebo modelů musíte nejprve definovat provozní požadavky vašeho systému.

• Vstupní rychlost (RPM) a napájení (HP/KW): Rychlost otáčení a hodnocení výkonu vašeho hlavního hybatele (motoru) jsou výchozí body. Reduktor musí být hodnocen tak, aby zvládl vstupní výkon bez přehřátí.
• Požadovaná rychlost výstupu a točivý moment: Určete požadovanou výstupní rychlost (RPM) a točivý moment (NM nebo LB-FT) potřebný k řízení zatížení. Tím bude diktovat nezbytný redukční poměr (vstup RPM / výstupní RPM).
• Pracovní cyklus: Bude reduktor běžet nepřetržitě, přerušovaně nebo s častými starty/zastávkami? Je třeba zvážit také nárazové zatížení (náhlé, intenzivní hroty točivého momentu), protože vyžadují reduktor s vyšším servisním faktorem.
• Převzetí zatížení a tahové zatížení: Jedná se o síly aplikované kolmo (radiální zatížení) nebo paralelní (axiální zatížení) na hřídel. Překročení jmenovité kapacity reduktoru může rychle poškodit ložiska a těsnění.

Kromě toho je operační prostředí zásadní. Bude reduktor vystaven extrémním teplotám, korozivním chemikáliím, nadměrné vlhkosti nebo abrazivnímu prachu? Tyto podmínky určují požadavky na speciální těsnění, povlaky, bydlení a maziva.

Porovnání zkoseného vybavení vs. redukce

Volba mezi dvěma nejběžnějšími typy reduktorů pravého úhlu je zásadní, která se týká kompromisu mezi účinností a poměrem. Následující srovnání nastiňuje jejich klíčové rozdíly:

Redukce zkosení zkosení obecně pracuje při vyšší účinnosti (95–98% na stadium) ve srovnání s redukčními motory červů. Je to proto, že jejich akce zahrnuje více zvlněného kontaktu a méně posuvné tření. Naproti tomu jednostupňová redukční redukční zařízení obvykle nabízí rozsah účinnosti 50-90%, což se snižuje s rostoucím poměrem redukce. Nicméně, redukce červového ozubeného kola vyniká při dosahování poměrů s vysokou redukcí (5: 1 až 70: 1) v jednom kompaktním stádiu, zatímco zkosená kola jsou často omezena na nižší poměry (1: 1 až 6: 1) v jedné fázi. Pro vyšší poměry musí být zkombinová ozubená kola kombinována s paralelními hřídelemi a vytvoří zkosený reduktor, který zvyšuje velikost a náklady. Navíc, nastavení šéfů, často poskytují prospěšnou funkci sebezamykání, což obecně není charakteristikou zkosených rychlostních stupňů. Konečně, redukce zkosení zkosení, zejména vzory s rovnými zuby, mohou být hlasitější, zatímco redukce červů obvykle běží tiše.

Proto Nejlepší převodovka pro pravý úhel pro aplikace s vysokým torque To také vyžaduje vysokou efektivitu by často byl zkosený design. U aplikací upřednostňující vysoký redukční poměr v kompaktní stopě a kde je požadováno sebezamyšlení, je redukční redukční zařízení červů často ideální a ekonomičtější volbou.

Zkoumání rozmanitých aplikací napříč průmyslovými odvětvími

Jedinečná schopnost měnit směr a snížení rychlosti způsobuje Redukce převodovky pravého úhlu všudypřítomná složka napříč ohromujícím rozsahem průmyslových odvětví. Při výrobě a manipulaci s materiálem jsou hnací silou dopravních systémů, paletizátorů a automatizovaných řízených vozidel (AGV), která poskytuje nezbytný točivý moment, aby se pohyboval těžkými zatíženími a dokonale se vložil do rohových jednotek dopravních linií. Průmysl potravin a nápojů se spoléhá na redukce pravého úhlu z nerezové oceli pro mixátory, agitátory a lahvová zařízení, kde jsou prvořadá hygiena, odolnost proti korozi a schopnost vyplavení. V obnovitelné energii jsou tyto reduktory zásadní v systémech sledování solárních sledování a úhel panelů po celý den, aby sledovali slunce.

Těžební a stavební odvětví závisí na extrémně drsných a odolných pravoúhlých reduktorech na napájecí zařízení, jako jsou drtiče, obrazovky a navijáky, které podléhají obrovskému nárazu a abrazivnímu prachu. Nalezení je konkrétní a kritická aplikace Odolné převodovky pro pravý úhel pro zemědělské stroje jako jsou traktory, kombinace a secímery. Tyto stroje vyžadují reduktory, které vydrží nejen vysoký točivý moment, ale také vystavení bahně, prachu a extrémním povětrnostním podmínkám. Automobilový průmysl je navíc používá v jednotkách diferenciálů a výkonu (PTO). Dokonce i každodenní spotřební výrobky, od výkonných ručních vrtáků po otvíráky garážových dveří, využívají kompaktní reduktory pravého úhlu k dodávání vysokého točivého momentu v omezeném prostoru. Tato neuvěřitelná všestrannost podtrhuje jejich základní roli v moderní mechanice.

Zajištění dlouhověkosti: Tipy pro údržbu a řešení problémů

Správná údržba je jediným nejdůležitějším faktorem při maximalizaci životnosti a spolehlivosti reduktoru převodovky v pravém úhlu. Dobře udržovaná jednotka může fungovat efektivně po celá léta, zatímco zanedbávání může vést k katastrofickému selhání a neplánovanému prostoji. Základním kamenem údržby je mazání. Použití správného typu a stupně maziva, udržovaného na správné úrovni, je neegotivatelné. Olej nebo tuk snižuje opotřebení, rozptyluje teplo a chrání před korozí. Je nezbytné dodržovat doporučení výrobce pro počáteční typ maziva a intervaly pro výměny oleje nebo šroubování. Pro drsné prostředí nebo nepřetržitý provoz může být nutné tyto intervaly zkrátit. Pravidelně kontrolujte úniky maziva, které jsou často indikovány akumulací oleje kolem těsnění nebo krytu.

Běžné problémy a diagnostické kroky

I při dobré údržbě mohou nastat problémy. Včasná diagnóza je klíčem k tomu, aby se zabránilo drobným problémům stát se hlavními opravy.

• Přehřátí: To je často způsobeno nedostatečným mazáním (nízká hladina oleje, nesprávný typ maziva), přetížením nebo nadměrnou teplotou okolí. Nejprve zkontrolujte zatížení a stav maziva.
• Neobvyklý hluk (kňučení, broušení, klepání): Nadměrný hluk obvykle naznačuje problém s ozubenými koly nebo ložisky. Kňučení může poukazovat na nesprávné vyrovnání nebo opotřebení, zatímco broušení často naznačuje závažné poškození zubů rychlostního stupně. Knocking může být známkou poškozených ložisek nebo nadměrného vůle.
• Vibrace: Nadměrné vibrace obvykle vyplývají z nesprávného zarovnání mezi reduktorem a jednotkami poháněných/hnacích jednotek, opotřebovaných ložisek, nevyváženého zatížení nebo poškozeného ozubeného zubu.
• Únik: Úniky oleje jsou nejčastěji sledovány k neúspěšným těsněním. Identifikujte zdroj úniku a okamžitě vyměňte těsnění, abyste zabránili ztrátě a kontaminaci maziva.

Stanovení programu prediktivní údržby, včetně pravidelné analýzy vibrací a termografie, může tyto problémy pomoci včas detekovat. Pro ty, kteří přemýšlejí Jak správně nainstalovat redukci správného úhlech , tento proces vždy začíná zajištěním pevné ploché montážní plochy, aby se zabránilo zkreslení bydlení. Hřídele musí být zarovnány přesně tak, aby minimalizovaly vibrace a zatížení ložiska. Všechna připojení musí být zabezpečena a jednotka musí být před spuštěním namazána. Po instalační příručce výrobce je naprosto rozhodující pro zajištění optimálního výkonu a dodržování záruky. Pro kohokoli hledajícího Tipy pro údržbu pravého úhlu , mantra je konzistence: konzistentní kontroly, konzistentní používání správných maziv a důsledná pozornost na neobvyklé zvuky nebo teploty.

Úvahy o nákladech a faktory získávání

Akviziční náklady na redukční převodovač pravého úhlu jsou pouze jednou z celkových nákladů na vlastnictví. Zatímco počáteční cena je vždy úvahou, měla by být zvážena proti faktorům, jako je očekávaná životnost, požadavky na údržbu a energetická účinnost. Levnější a nízkou kvalitní reduktor může mít vyšší míru selhání, což vede k častějším náhradám a nákladným prostojům výroby, což nakonec zvětšuje dražší než prémiový a spolehlivý model. Spotřeba energie je dalším hlavním faktorem. Efektivnější redukční zařízení zkosení například bude během svého života konzumovat méně elektřiny než méně účinný redukční červ, který provádí stejný úkol, což může vést k významným úsporám nákladů na energii.

Při získávání získávání je nezbytné zvážit pověst výrobce pro kvalitu, dostupnost technické podpory a dodací lhůty jak pro počáteční objednávku, tak pro případné náhradní díly. Standardizace v rámci zařízení může také snížit náklady minimalizací počtu různých náhradních dílů, které je třeba skladovat. Mezi klíčové otázky, které je třeba položit, patří servisní faktor reduktoru (hodnocení jeho schopnosti zvládnout přetížení), podmínky záruky a dostupnost možností přizpůsobení, pokud standardní modely nesplňují vaše specifické požadavky. Pochopení náklady na Rychlost pravého úhlu zahrnuje tento holistický pohled, vyvažování předem investice s dlouhodobou provozní spolehlivostí a efektivitou.
